COME COSTRUIRE UNO SMARS

Lo SMARS è ideato per essere economico e facilmente realizzabile se si possiede una stampante 3D; i componenti elettronici sono tutti facilmente reperibili tramite siti di acquisti online o in negozzi per elettronica e fai da te.

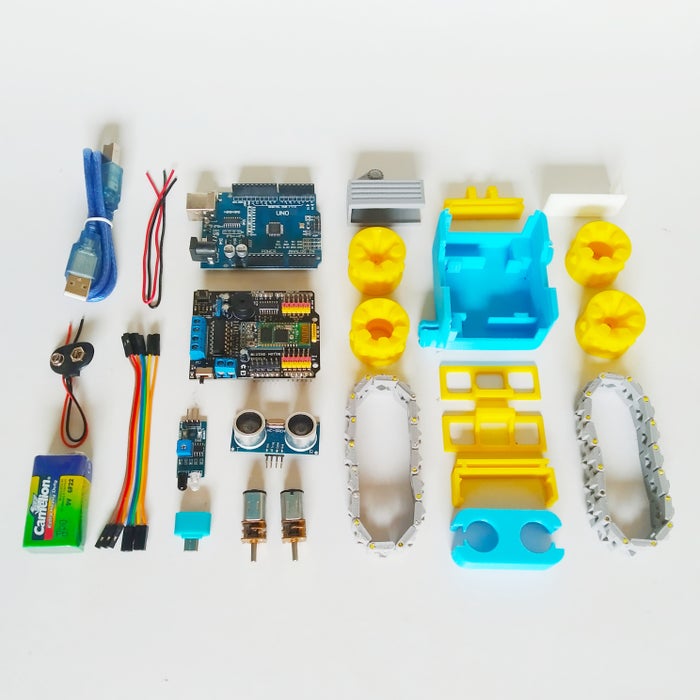

Nell'immagine soprastante si possono vedere i componenti elettronici per il funzionamento di base, il sensore a ultrasuoni e un modulo per seguire una line nera disegnata sul pavimento.
Ecco i componenti essenziali:

una scheda arduino uno, arduino mega o compatibile,
un motor shield,
due motori 150RPM,
una batteria AAA,
un connettore per la batteria,
dei cavi da cablaggio,
un cavetto per programmare la scheda.

Possono essere utili anche i seguenti attrezzi:

stagnatore e filo di stagno,
cacciavite,
pinze,
piccolo martello.

Le seguenti istruzioni spiegano come assemblare un modello smars.

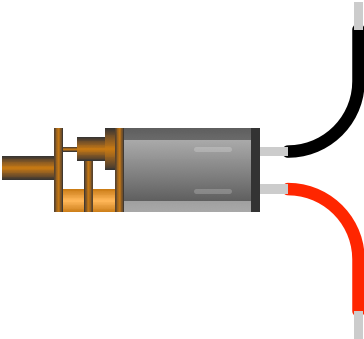

Step 1

Utilizzare lo stagnatore per saldare due cavetti da almeno 10 cm ai due motori (per questa operazione è consigliabile la supervisione di una persona pratica della stagnatura).

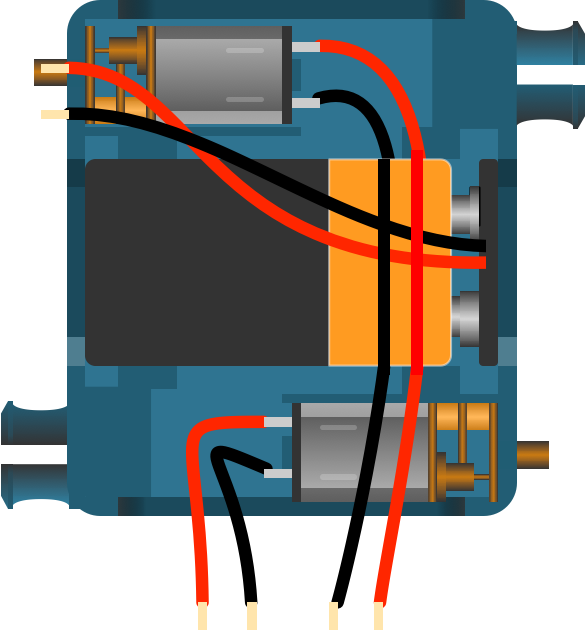

Step 2

Inserire all'interno del telaio stampato i 2 motori e la batteria (evitare di far entrare in contatto le parti scoperte dei cavi per evitare dei cortocircuti).

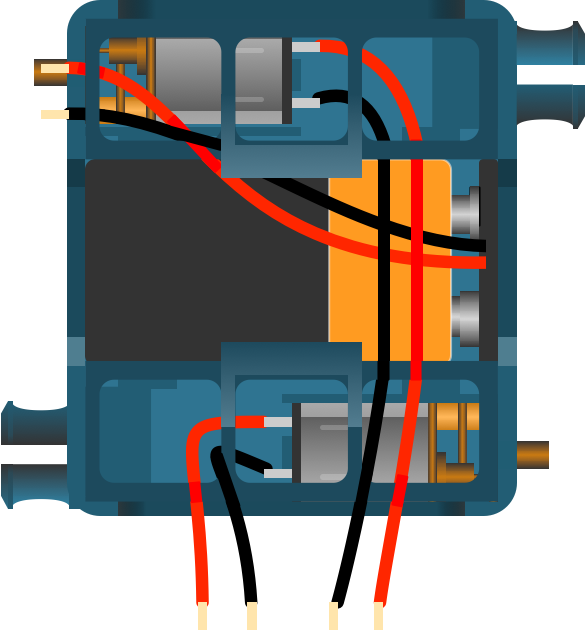

Step 3

Montare i due supporti per i cavi che li bloccheranno e faranno da supporto alla scheda (attenzione: questi due pezzi sono i più delicati e difficili da stampare).

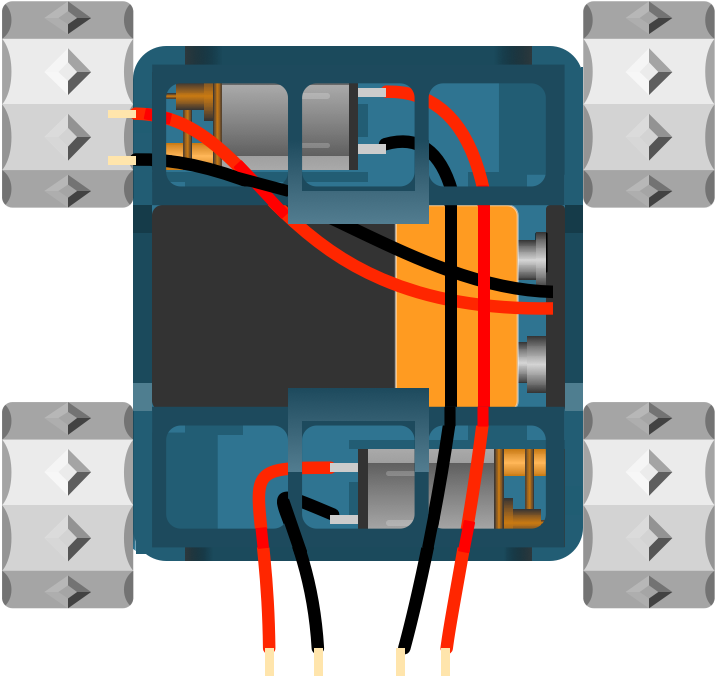

Step 4

Attaccare, sui motori e ai perni stampati, i due tipi di ruote (per inserire le ruote ai perni stampati potrebbe essere neccessario aiutarsi con delle pinze o un martello).

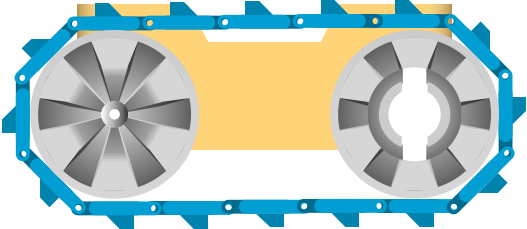

Step 5

Assemblare i cingoli utilizzando un filo da stampa come perno e inserirli sulle ruote (lasciare un perno per cingolo più lungo in modo da poterlo estrarre per mettere e togliere più facilmente i cingoli dalle ruote).

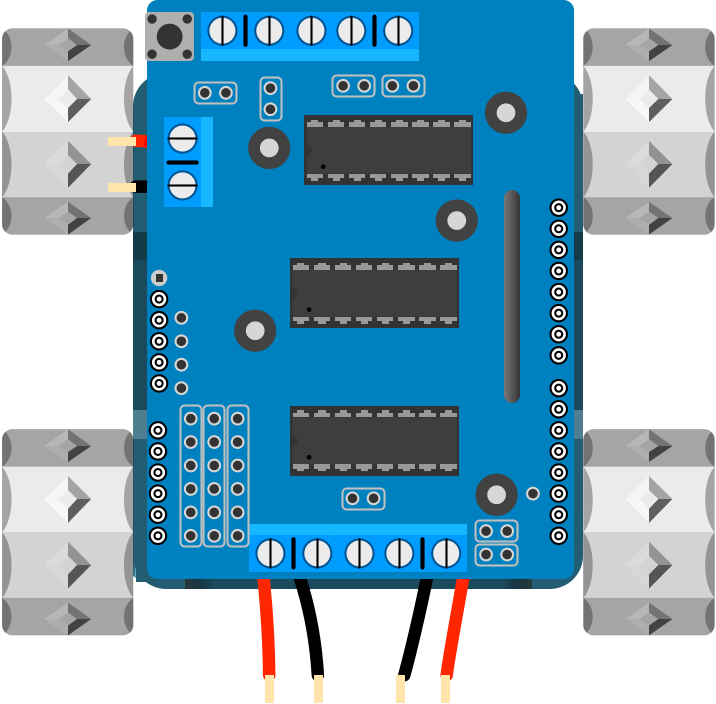

Step 6

Inserire la scheda Arduino, attacarci sopra il Motor Shield e caricare il programma.

Creato da Daniele Toniolo come elaborato finale per l'esame conclusivo del percorso scolastico, Scuola Secondaria di Primo grado,
come previsto dall'Ordinanza Ministeriale n. 52 del 03.03.21
